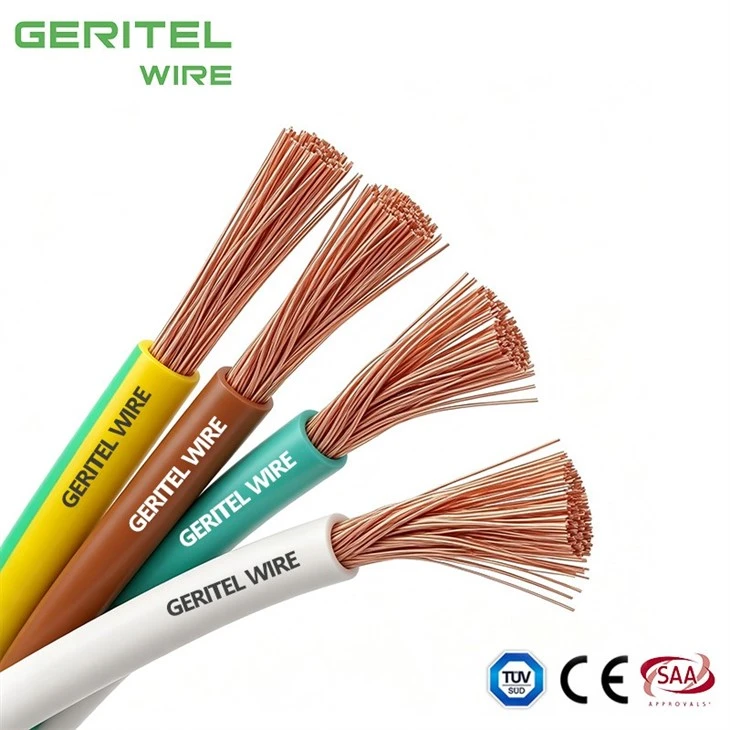

Válassza a H05V-K vezetéket moduláris épületek elektromos paneleihez az 5. osztályú rugalmas rézcsatlakozásokhoz

A H05V-K finom-szálú, 5-ös osztályú rézvezetéket használ PVC szigeteléssel a gyárilag-épített vezérlőpanelekhez és védett berendezésekhez moduláris vagy integrált épületekben. Ez az oldal az előregyártott házszekrény vezetékekre, a moduláris otthoni vezérlőkábelekre és a keresésekre célozrugalmas panelhuzalmoduláris épületekhez, miközben a műszaki termékdefiníció következetes marad. a használat a megfelelő védett belső panel/berendezés vezetékekre korlátozódik, nem az általános épületági-áramkör cseréjére. A vezetéket megfelelő fix vagy védett belső használatra tervezték, ezért a végső kiválasztást a berendezés rajza, a feszültség, a beépítési mód és a helyi szabályok szerint kell elvégezni. A GERITEL WIRE támogatja a specifikáció ellenőrzését, az OEM jelölést és a praktikus exportcsomagolást.

TERMÉK MŰSZAKI ADATOK

300/500V internal wire for BMS cabinet auxiliary wiring

Alkalmazások

PVC panel huzalozás az erősáramú kapcsolóberendezések kapcsolóvezérlőiben, relé- és műszerpaneleiben, valamint olyan célokra, mint például egyenirányító berendezések belső csatlakozói, motorindítók és vezérlők.

MŰSZAKI ADATOK
Névleges feszültség Uo/U	H05V-K:300/500V H07V-K:450/750V
Hőmérséklet minősítés	Javítva: -30 foktól +70 fokig Rugalmas: -5 foktól +70 fokig
Minimális hajlítási sugár	Rögzített: 6 x teljes átmérő
Karmester	5. osztályú rugalmas rézvezető
Szigetelés	PVC (polivinil-klorid)
Szigetelés színe	Piros, fekete, kék, narancs, sárga, fehér, zöld/sárga, lila, rózsaszín, szürke, barna
SZABVÁNYOK	EN 50525-2-31,EN 60228 Égésgátló az IEC/EN 60332-1-2 szerint UV-álló

MÉRETEK

NÉVLEGES KERESZTMETSZETI TERÜLET mm²

	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VEZETŐK

NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETÉKEK mm	A VEZETŐ MAXIMÁLIS ELLENÁLLÁSA 20 fokon ohm/km
NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETÉKEK mm	Sima vezetékek
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROMOS JELLEMZŐK

NÉVLEGES KERESZT AKCIÓS TERÜLET mm²	REFERENCIA MÓDSZER A (BÁROLVA VEZETŐ TERMIKUSBAN SZIGETELŐ FAL STB) Amper		B REFERENCIA MÓDSZER (VEZETŐBE ZÁRVA FALBAN VAGY BE TRUNKING ETC) Amper		C REFERENCIA MÓDSZER (CLIPPED DIRECT) Amper		F REFERENCIA MÓDSZER (SZABAD LEVEGŐBEN VAGY PERFORÁLT KÁBELTÁLCA ETC VÍZSZINTES VAGY FÜGGŐLEGES STB) Amper
							Megható			Elhelyezve egy átmérőjű
							Megható			2 kábel egyfázisú-AC vagy DC vagy 3 kábel három-fázisú AC lapos
	2 kábel Egy-fázisú ACor DC	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú ACor DC	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú AC vagy DC	3 vagy 4Kábelek három-Fázis AC	2 Kábelek Egyfázisú AC vagy DClakás	3 Kábelek Három{0}}fázis ACflat	3 Kábel Három{0}}fázis ACtrefoil	Vízszintes	Függőleges
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

IGAZOLÁSOK

PVC single core wire for BMS cabinet auxiliary wiring

H05V-K EMS control panel internal wiring

CSOMAGOLÁS

flexible panel wire for EMS control panel internal wiring

Tekercs

H05V-K wire for EMS control panel internal wiring

Műanyag orsó

Class 5 copper wire for EMS control panel internal wiring

Kis fa orsó

ALKALMAZÁS

PVC single core wire for EMS control panel internal wiring

Ipari vezérlőpult

300/500V internal wire for EMS control panel internal wiring

Megújuló energiaforrás csatlakozás

H05V-K battery storage control cabinet wiring

Kapcsolótábla huzalozás

ÜGY

flexible panel wire for battery storage control cabinet wiring

Adelaide repülőtéri kapcsolótábla frissítése

H05V-K wire for battery storage control cabinet wiring

Ipari főkapcsolótábla áramelosztás

flexible panel wire for distribution boards

Főkapcsolótábla rugalmas kábel csere

MIÉRT VÁLASSZ MINKET

30Több éves tapasztalat
egyablakos{0}}szolgáltatásban

A Dongguan Greater Wire & Cable Co., Ltd. egy professzionális mérnöki-minőségű kábelgyártó Kínában, amely tanúsított elektromos kábelmegoldásokat szállít építési, ipari, bányászati, energetikai és infrastrukturális projektekhez világszerte.

30.000 m²-es gyárunkkal, 30 gyártósorral, tapasztalt mérnökökkel és szigorú minőségellenőrző csapattal megbízható, nyomon követhető és megfelelő kábeltermékeket kínálunk nemzetközi mérnöki alkalmazásokhoz. Termékeinket SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS és ISO tanúsítványok támogatják.

Elkötelezettek vagyunk a biztonság, a minőség, az átláthatóság és a hosszú távú{0}}partnerség mellett. A nyersanyag-ellenőrzéstől a késztermék teszteléséig minden tételt gondosan ellenőriznek a stabil teljesítmény és a megbízható projekthasználat biztosítása érdekében.

Jobb kábel - Tanúsított minőség. Megbízható ellátás. Mérnöki érték.

Class 5 copper wire for battery storage control cabinet wiring

15K

Befejezett Projektek

150+

profi személyzet

15K

boldog ügyfelek

92+

díjak és oklevelek

NÖVÉNYI BERENDEZÉSEK

PVC single core wire for battery storage control cabinet wiring

300/500V internal wire for battery storage control cabinet wiring

H05V-K stationary storage monitoring panel wiring

flexible panel wire for stationary storage monitoring panel wiring

H05V-K wire for stationary storage monitoring panel wiring

PVC insulated wire for terminal block wiring

GLOBÁLIS TANÚSÍTVÁNYOK

Class 5 copper wire for stationary storage monitoring panel wiring

VÁSÁRLÓI FOTÓK

300/500V internal wire for stationary storage monitoring panel wiring

NEMZETKÖZI SZÁLLÍTÁS

Tengeri szállítmányozás

Megbízható tengeri szállítási megoldásokat kínálunk{0}}nagy volumenű megrendelésekhez. Áruit biztonságosan csomagolják és konténerekben szállítják, így biztosítva a költséghatékony kiszállítást-a világ kikötőibe.

Légi teherszállítás

A gyorsabb kézbesítés érdekében légi szállítmányozási szolgáltatásunk gondoskodik arról, hogy termékei gyorsan eljussanak a nemzetközi célállomásokra, gondos kezeléssel és teljes nyomon követéssel az út során.

Nemzetközi Expressz

Sürgős szállításra van szüksége? Nemzetközi expressz szolgáltatásunk hatékonyan kézbesíti a kis- és közepes megrendeléseket, háztól{0}}házig-szolgáltatást és valós idejű-követést biztosítva a nyugalom érdekében.

PVC single core wire for stationary storage monitoring panel wiring

EGYÜTTMŰKÖDÉSI PARTNER

Együttműködő partnert keresünk üzletünk bővítéséhez.

H05V-K energy storage inverter control cabinet wiring

H05V-K wire for energy storage inverter control cabinet wiring

flexible panel wire for energy storage inverter control cabinet wiring

Class 5 copper wire for energy storage inverter control cabinet wiring

300/500V internal wire for energy storage inverter control cabinet wiring

PVC single core wire for energy storage inverter control cabinet wiring

H05V-K EV charging station internal control wiring

H05V-K wire for EV charging station internal control wiring

flexible panel wire for EV charging station internal control wiring

Hogyan működjünk együtt velünk?

Egyszerűen ossza meg igényeit, kapja meg professzionális megoldásunkat, erősítse meg a mintákat, és élvezze a gyors, megbízható gyártást és a világméretű kiszállítást - olyan egyszerű velünk dolgozni.

A címünk

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong tartomány, Kína

Telefonszám

+86 136 6257 9592

+86 135 1078 4550

E--mail

manager01@greaterwire.com

Class 5 copper wire for EV charging station internal control wiring

GYIK

Használható a H05V{1}}K HVAC vezérlésre moduláris épületekben?

A H05V-K-t gyakran választják ehhez a követelményhez, de a pontos alkalmazáshoz még rajz- és kódellenőrzés szükséges. A releváns keresési kifejezés a H05V-K moduláris HVAC vezérlővezeték. A védett belső HVAC vezérlő-panel kábelezése megfelelő felhasználási terület lehet, ha az áramkör és a burkolat feltételei megegyeznek a H05V-K-val. A modulok közötti terepi kábelt külön kell kiválasztani. Ha a projektnek van egy adott terminálja, szekrénye vagy vezetékezési szabványa, a GERITEL WIRE áttekintheti a legfontosabb paramétereket a vevővel a megrendelés feladása előtt.

Használható a H05V-K konténeres-házi vezérlőpanelekben?

Ez gyakori vásárlási kérdés, mert a H05V-K-t többféle piaci leírással árusítják. A releváns keresési kifejezés a H05V-K konténerház panelhuzal. Alkalmas fix belső panel huzalozására egy konténeres épületmodulban, ahol a panel kialakítása követi a megfelelő elektromos szabványt. A teljes vezetékrendszerre vonatkozóan felül kell vizsgálni a vibrációt, a szállítást és a helyszíni feltételeket. A GERITEL WIRE támogatja az OEM azonosítást, a színtervezést és az exportdokumentációt a végleges termékkörnek megfelelően.

A H05V-K előre beköthető a gyári-elektromos modulokba?

A panelépítésben a gyakorlati válasz attól függ, hogyan védik és zárják le a vezetéket. A releváns keresési kifejezés a H05V-K előregyártott vezetékek. Igen, a gyári huzalozás az egyik olyan terület, ahol a rugalmas egymagosok javíthatják a védett berendezések és szekrényáramkörök összeszerelésének hatékonyságát. A burkolaton kívüli modul-összekötő kábeleknek burkolattal kell rendelkezniük. Ismételt panelgyártás esetén a GERITEL WIRE megbeszélheti az egységes színkódolást, a nyomtatást és a csomagolást a műhelykezelés egyszerűsítése érdekében.

A H05V-K alkalmas kapszula-házi elektromos vezérlődobozokhoz?

A specifikáció szempontjából a H05V-K világos felhasználási határokkal rendelkezik, amelyet nem szabad marketing állításokkal tágítani. A releváns keresési kifejezés azH05V-K kapszulaház vezérlővezeték. Alkalmazható megfelelő védett vezérlődobozokban, ha a berendezés kialakítása, feszültsége és a helyi építési szabályok ezt lehetővé teszik. Ne használja önmagában a termék nevét a rejtett épületvezetékek igazolására. A GERITEL WIRE a pontos megrendelt konstrukcióhoz a vonatkozó adatlapot és a rendelkezésre álló megfelelőségi dokumentumokat vevői áttekintésre biztosítja.
