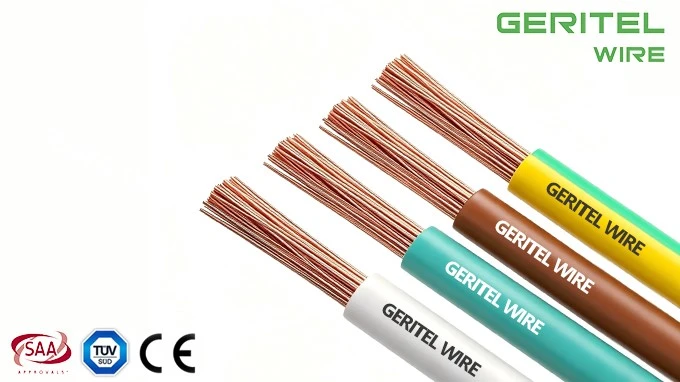

single core cable for water treatment panels

Rugalmas emelővezérlő kábel a védett belső csatlakozásokhoz

A felvonó- és felvonórendszerek vezérlőszekrényeket használnak, amelyek reléket, vezérlőket, terminálokat és biztonsági áramköröket tartalmaznak, amelyek szervezett belső huzalozást igényelnek. A H07V-K támogatjaemelővezérlő vezetékezésemegfelelő rögzített vagy védett áramkörökön a szekrényen belül. Rugalmas vezetőjének köszönhetően a felvonószekrény kábele könnyebben elvezethető a sűrűn csomagolt alkatrészek között a gyártás vagy a szervizelés során. A GERITEL WIRE színtervezést, OEM jelölést és csomagolást tud biztosítani a felvonóberendezés-gyártók és panelszállítók számára. Az épület vezérlőpanel vezetékeként használva a H07V-K nem tévesztendő össze az utazólift kábellel, amely folyamatos mozgást tapasztal, és célirányosan tervezett, rugalmas konstrukciót igényel.

TERMÉK MŰSZAKI ADATOK

PVC wire for water treatment panels

Alkalmazások

PVC panel huzalozás az erősáramú kapcsolóberendezések kapcsolóvezérlőiben, relé- és műszerpaneleiben, valamint olyan célokra, mint például egyenirányító berendezések belső csatlakozói, motorindítók és vezérlők.

MŰSZAKI ADATOK
Névleges feszültség Uo/U	H05V-K:300/500V H07V-K:450/750V
Hőmérséklet minősítés	Javítva: -30 foktól +70 fokig Rugalmas: -5 foktól +70 fokig
Minimális hajlítási sugár	Rögzített: 6 x teljes átmérő
Karmester	5. osztályú rugalmas rézvezető
Szigetelés	PVC (polivinil-klorid)
Szigetelés színe	Piros, fekete, kék, narancs, sárga, fehér, zöld/sárga, lila, rózsaszín, szürke, barna
SZABVÁNYOK	EN 50525-2-31, EN 60228 Égésgátló az IEC/EN 60332-1-2 szerint UV-álló

MÉRETEK

NÉVLEGES KERESZTMETSZETI TERÜLET mm²

	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VEZETŐK

NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETŐK mm	A VEZETŐ MAXIMÁLIS ELLENÁLLÁSA 20 fokon ohm/km
NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETŐK mm	Sima vezetékek
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROMOS JELLEMZŐK

NÉVLEGES KERESZT AKCIÓS TERÜLET mm²	REFERENCIA MÓDSZER A (BÁROLVA VEZETŐ TERMIKUSBAN SZIGETELŐ FAL STB) Amper		B REFERENCIA MÓDSZER (VEZETŐBE ZÁRVA FALBAN VAGY BE ÁGOSÍTÁS STB. Amper		C REFERENCIA MÓDSZER (LEVÁGOTT KÖZVETLEN) Amper		F REFERENCIA MÓDSZER (SZABAD LEVEGŐBEN VAGY PERFORÁLT KÁBELTÁLCA ETC VÍZSZINTES VAGY FÜGGŐLEGES STB) Amper
							Megható			Elhelyezve egy átmérőjű
							Megható			2 kábel egyfázisú-AC vagy DC vagy 3 kábel három-fázisú AC lapos
	2 kábel Egy-fázisú Váltakozó áram Egyenáram	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú Váltakozó áram Egyenáram	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú AC vagy DC	3 vagy 4Kábelek három-Fázis AC	2 Kábelek Egyfázisú AC vagy DClakás	3 Kábelek Három{0}}fázis AClapos	3 Kábel Három{0}}fázis ACtrefoil	Vízszintes	Függőleges
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

IGAZOLÁSOK

pump station controls wire

pump station controls wiring cable

CSOMAGOLÁS

single core cable for pump station controls

Tekercs

Műanyag tekercs

Kis fa orsó

ALKALMAZÁS

Ipari vezérlőpult

Megújuló energiaforrás csatlakozás

flexible wire for utility control cabinets

Kapcsolótábla vezetékek

ÜGY

Adelaide repülőtéri kapcsolótábla frissítése

single core cable for utility control cabinets

Ipari főkapcsolótábla áramelosztás

Főkapcsolótábla rugalmas kábel csere

MIÉRT VÁLASSZ MINKET

30Több éves tapasztalat
egyablakos{0}}szolgáltatásban

A Dongguan Greater Wire & Cable Co., Ltd. egy professzionális mérnöki-minőségű kábelgyártó Kínában, amely tanúsított elektromos kábelmegoldásokat szállít építési, ipari, bányászati, energetikai és infrastrukturális projektekhez világszerte.

30 000 m²-es gyárunkkal, 30 gyártósorral, tapasztalt mérnökökkel és szigorú minőségellenőrző csapattal megbízható, nyomon követhető és megfelelő kábeltermékeket kínálunk nemzetközi mérnöki alkalmazásokhoz. Termékeinket SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS és ISO tanúsítványok támogatják.

Elkötelezettek vagyunk a biztonság, a minőség, az átláthatóság és a hosszú távú{0}}partnerség mellett. A nyersanyag-ellenőrzéstől a késztermék teszteléséig minden tételt gondosan ellenőriznek a stabil teljesítmény és a megbízható projekthasználat biztosítása érdekében.

Jobb kábel - Tanúsított minőség. Megbízható ellátás. Mérnöki érték.

manufacturing control panels wiring cable

15K

Befejezett Projektek

150+

profi személyzet

15K

boldog ügyfelek

92+

díjak és oklevelek

NÖVÉNYI BERENDEZÉSEK

flexible wire for manufacturing control panels

single core cable for manufacturing control panels

PVC wire for manufacturing control panels

flexible wire for process plant cabinets

GLOBÁLIS TANÚSÍTVÁNYOK

single core cable for process plant cabinets

VÁSÁRLÓI FOTÓK

PVC wire for process plant cabinets

NEMZETKÖZI SZÁLLÍTÁS

Tengeri szállítmányozás

Megbízható tengeri szállítási megoldásokat kínálunk{0}}nagy volumenű megrendelésekhez. Áruit biztonságosan csomagolják és konténerekben szállítják, így biztosítva a költséghatékony kiszállítást-a világ kikötőibe.

Légi teherszállítás

A gyorsabb szállítás érdekében légi szállítmányozási szolgáltatásunk gondoskodik arról, hogy termékei gyorsan eljussanak a nemzetközi célállomásokra, gondos kezeléssel és teljes nyomon követéssel az út során.

Nemzetközi Expressz

Sürgős szállításra van szüksége? Nemzetközi expressz szolgáltatásunk hatékonyan kézbesíti a kis és közepes megrendeléseket, háztól{0}}házig-szolgáltatást és valós idejű-követést biztosítva a nyugalom érdekében.

EGYÜTTMŰKÖDÉSI PARTNER

Együttműködő partnert keresünk üzletünk bővítéséhez.

industrial distribution boards wiring cable

flexible wire for industrial distribution boards

single core cable for industrial distribution boards

plant instrumentation panels wiring cable

PVC wire for plant instrumentation panels

PVC wire for industrial distribution boards

single core cable for plant instrumentation panels

Hogyan működjünk együtt velünk?

Egyszerűen ossza meg igényeit, kapja meg professzionális megoldásunkat, erősítse meg a mintákat, és élvezze a gyors, megbízható gyártást és a világméretű kiszállítást - olyan egyszerű velünk dolgozni.

A címünk

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong tartomány, Kína

Telefonszám

+86 136 6257 9592

+86 135 1078 4550

E--mail

manager01@greaterwire.com

facility electrical cabinets wiring cable

GYIK

A vezeték ellenállását ellenőrizni kell?

Igen. A rézvezető ellenállástesztje kulcsfontosságú elektromos ellenőrzés, mivel a túlzott ellenállás a vezető keresztmetszete-, anyag- vagy gyártási problémáira utalhat. Az eredményeket az alkalmazandó szabványhoz képest kell értékelni. A forgalmazók számára a GERITEL WIRE meg tudja tervezni az ismételt szállítást szín és csomagolási formátum szerint, így a raktári készlet könnyebben kezelhető a különböző vevői alkalmazások között.

Hogyan ellenőrizhetem, hogy a vezető 5-ös osztályú?

5. osztályú vezetői ellenőrzésössze kell hasonlítania a pászma felépítését és elektromos teljesítményét a vonatkozó IEC 60228 követelményekkel. A szálak számolása önmagában nem elég; a vezető ellenállása is fontos. A GERITEL WIRE a bejövő-anyag- és késztermék-minőség-ellenőrzést alkalmazza, és megbeszélheti a megrendelt építkezéshez rendelkezésre álló ellenőrzési jegyzőkönyveket vagy projektdokumentációkat.

Meg lehet vizsgálni a szigetelés vastagságát?

Igen. A méretellenőrzésbe bele lehet foglalni egy PVC szigetelésvastagság-tesztet, hogy megbizonyosodjon arról, hogy a termék megfelel a megadott konstrukciónak. A vizsgálati módszernek és a minimális értékeknek követniük kell a vonatkozó szabványt. Ahol a tanúsítás számít, a GERITEL WIRE ellenőrizheti a megrendelt termék pontos tanúsítási hatókörét, ahelyett, hogy egy általános márkaszintű jóváhagyási kérelemre hagyatkozna.

A GERITEL WIRE tud gyári vizsgálati jelentést adni?

A H07V-K gyári tesztjelentést vagy az egyeztetett ellenőrzési jegyzőkönyvet meg lehet vitatni a megrendelés és a projekt követelményei szerint. A vevőknek pontosan meg kell határozniuk a szükséges vizsgálatokat a gyártás előtt, hogy a dokumentációs terv egyértelmű legyen. A GERITEL WIRE támogatni tudja az OEM azonosítást és a privát-címkés csomagolást, ha a jelölési és megfelelőségi követelményeket a gyártás előtt megerősítik.
