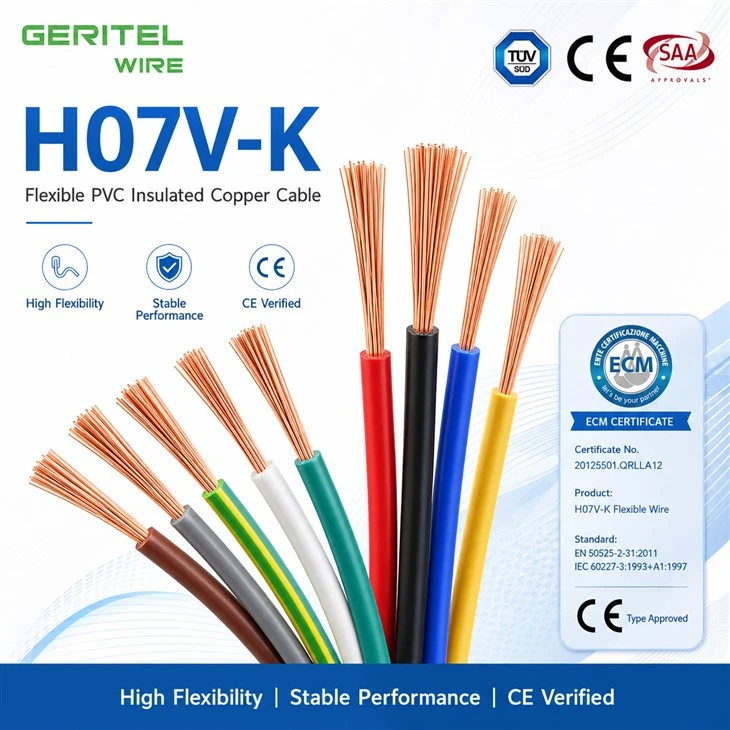

H07V-K kapcsolótábla kábel védett belső csatlakozásokhoz

A kapcsolószekrény-építőknek gyakran szükségük van egy{0}}erű vezetékekre, amelyek tisztán elhelyezhetők a megszakítók, mérőeszközök, segédberendezések és sorkapcsok között. H07V-K támogatjakapcsolótábla belső vezetékezéserugalmas réz szerkezettel, amely csökkenti a kezelési ráfordítást a szekrény összeszerelése során. A megfelelő segéd- és vezérlőáramkörök elosztópanel vezetékeként használható, szín szerint rendezhető, és csatornákon vagy védett útvonalakon keresztül vezethető. A GERITEL WIRE támogatja az OEM nyomtatást, az egyedi címkéket és az exportcsomagolást az ismétlődő kapcsolószekrény-programokhoz. A hajlékony rézvezetőt továbbra is az elektromos terhelés, a lezárási mód és a telepítési feltételek szerint kell kiválasztani; A H07V-K nem helyettesíti a fő tápellátó kábeleket.

TERMÉK MŰSZAKI ADATOK

panel wiring cable for industrial wiring

Alkalmazások

PVC panel huzalozás az erősáramú kapcsolóberendezések kapcsolóvezérlőiben, relé- és műszerpaneleiben, valamint olyan célokra, mint például egyenirányító berendezések belső csatlakozói, motorindítók és vezérlők.

MŰSZAKI ADATOK
Névleges feszültség Uo/U	H05V-K:300/500V H07V-K:450/750V
Hőmérséklet minősítés	Javítva: -30 foktól +70 fokig Rugalmas: -5 foktól +70 fokig
Minimális hajlítási sugár	Rögzített: 6 x teljes átmérő

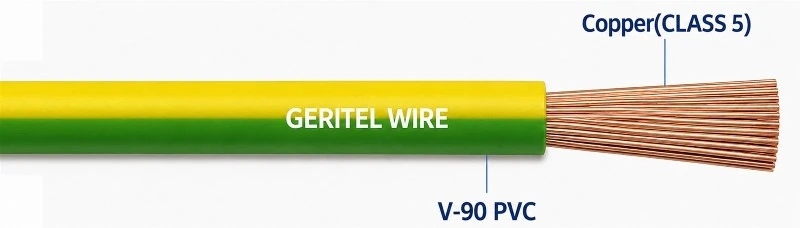

Karmester	5. osztályú rugalmas rézvezető
Szigetelés	PVC (polivinil-klorid)
Szigetelés színe	Piros, fekete, kék, narancs, sárga, fehér, zöld/sárga, lila, rózsaszín, szürke, barna
SZABVÁNYOK	EN 50525-2-31,EN 60228 Égésgátló az IEC/EN 60332-1-2 szerint UV-álló

MÉRETEK

NÉVLEGES KERESZTMETSZETI TERÜLET mm²

	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
	NÉVLEGES TELJES ÁTMÉRŐ mm²	NÉV SÚLY kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VEZETŐK

NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETÉKEK mm	A VEZETŐ MAXIMÁLIS ELLENÁLLÁSA 20 fokon ohm/km
NÉVLEGES KERESZT SZAKASZAL TERÜLET mm²	MAXIMÁLIS ÁTMÉRŐ VEZETÉSBEN VEZETÉKEK mm	Sima vezetékek
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROMOS JELLEMZŐK

NÉVLEGES KERESZT AKCIÓS TERÜLET mm²	REFERENCIA MÓDSZER A (BÁROLVA VEZETŐ TERMIKUSBAN SZIGETELŐ FAL STB) Amper		B REFERENCIA MÓDSZER (VEZETŐBE ZÁRVA FALBAN VAGY BE TRUNKING ETC) Amper		C REFERENCIA MÓDSZER (CLIPPED DIRECT) Amper		F REFERENCIA MÓDSZER (SZABAD LEVEGŐBEN VAGY PERFORÁLT KÁBELTÁLCA ETC VÍZSZINTES VAGY FÜGGŐLEGES STB.) Amper
							Megható			Elhelyezve egy átmérőjű
							Megható			2 kábel egyfázisú-AC vagy DC vagy 3 kábel három-fázisú AC lapos
	2 kábel Egy-fázisú ACor DC	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú ACor DC	3 vagy 4 kábel Három{0}}fázis AC	2 kábel Egy-fázisú AC vagy DC	3 vagy 4Kábelek három-Fázis AC	2 Kábelek Egyfázisú AC vagy DClakás	3 Kábelek Három{0}}fázis ACflat	3 Kábel Három{0}}fázis ACtrefoil	Vízszintes	Függőleges
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

IGAZOLÁSOK

electrical cabinet wire supplier

electrical cabinet wire manufacturer

CSOMAGOLÁS

electrical cabinet wire for electrical panels

Tekercs

electrical cabinet wire for industrial wiring

Műanyag orsó

Kis fa orsó

ALKALMAZÁS

Ipari vezérlőpult

single conductor wire for electrical panels

Megújuló energiaforrás csatlakozás

single conductor wire for industrial wiring

Kapcsolótábla vezetékek

ÜGY

Adelaide repülőtéri kapcsolótábla frissítése

PVC insulated flexible wire manufacturer

Ipari főkapcsolótábla áramelosztás

PVC insulated flexible wire for electrical panels

Főkapcsolótábla rugalmas kábel csere

MIÉRT VÁLASSZ MINKET

30Több éves tapasztalat
egyablakos{0}}szolgáltatásban

A Dongguan Greater Wire & Cable Co., Ltd. egy professzionális mérnöki-minőségű kábelgyártó Kínában, amely tanúsított elektromos kábelmegoldásokat szállít építési, ipari, bányászati, energetikai és infrastrukturális projektekhez világszerte.

30.000 m²-es gyárunkkal, 30 gyártósorral, tapasztalt mérnökökkel és szigorú minőségellenőrző csapattal megbízható, nyomon követhető és megfelelő kábeltermékeket kínálunk nemzetközi mérnöki alkalmazásokhoz. Termékeinket SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS és ISO tanúsítványok támogatják.

Elkötelezettek vagyunk a biztonság, a minőség, az átláthatóság és a hosszú távú{0}}partnerség mellett. A nyersanyag-ellenőrzéstől a késztermék teszteléséig minden tételt gondosan ellenőriznek a stabil teljesítmény és a megbízható projekthasználat biztosítása érdekében.

Jobb kábel - Tanúsított minőség. Megbízható ellátás. Mérnöki érték.

PVC insulated flexible wire for industrial wiring

15K

Befejezett Projektek

150+

profi személyzet

15K

boldog ügyfelek

92+

díjak és oklevelek

NÖVÉNYI BERENDEZÉSEK

Class 5 flexible wire for electrical panels

Class 5 flexible wire for industrial wiring

GLOBÁLIS TANÚSÍTVÁNYOK

fixed wiring cable for electrical panels

VÁSÁRLÓI FOTÓK

fixed wiring cable for industrial wiring

NEMZETKÖZI SZÁLLÍTÁS

Tengeri szállítmányozás

Megbízható tengeri szállítási megoldásokat kínálunk{0}}nagy volumenű megrendelésekhez. Áruit biztonságosan csomagolják és konténerekben szállítják, így biztosítva a költséghatékony kiszállítást-a világ kikötőibe.

Légi teherszállítás

A gyorsabb kézbesítés érdekében légi szállítmányozási szolgáltatásunk gondoskodik arról, hogy termékei gyorsan eljussanak a nemzetközi célállomásokra, gondos kezeléssel és teljes nyomon követéssel az út során.

Nemzetközi Expressz

Sürgős szállításra van szüksége? Nemzetközi expressz szolgáltatásunk hatékonyan kézbesíti a kis- és közepes megrendeléseket, háztól{0}}házig-szolgáltatást és valós idejű-követést biztosítva a nyugalom érdekében.

EGYÜTTMŰKÖDÉSI PARTNER

Együttműködő partnert keresünk üzletünk bővítéséhez.

power and control cable for electrical panels

power and control cable for industrial wiring

Hogyan működjünk együtt velünk?

Egyszerűen ossza meg igényeit, kapja meg professzionális megoldásunkat, erősítse meg a mintákat, és élvezze a gyors, megbízható gyártást és a világméretű kiszállítást - olyan egyszerű velünk dolgozni.

A címünk

2. épület, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong tartomány, Kína

Telefonszám

+86 136 6257 9592

+86 135 1078 4550

E--mail

manager01@greaterwire.com

GYIK

Milyen dokumentumokat kell kérnem a H07V-K vásárlása előtt?

Ellenőrzött projektek esetén kérjen H07V-K megfelelőségi dokumentumokat, például adatlapot, vonatkozó tanúsítványt vagy nyilatkozatot, vezeték- és szigetelési specifikációt, tesztinformációkat és termékjelölési adatokat. Ez sokkal könnyebbé teszi a jóváhagyás ellenőrzését a szállítás előtt. A GERITEL WIRE a bejövő-anyagok és a kész{5}}termékek minőségellenőrzését alkalmazza, és megbeszélheti a megrendelt építkezéshez rendelkezésre álló ellenőrzési jegyzőkönyveket vagy projektdokumentációkat.

Használhatok egy hasonló kábel tanúsítványát a H07V-K jóváhagyásához?

No. H07V-K tanúsítvány hatályának meg kell egyeznie a gyártóval és a szállított tényleges konstrukcióval. A H05V-K, H07V-R vagy más kábel tanúsítványa nem használható bizonyítékként, kivéve, ha a tanúsítvány kifejezetten felsorolja a H07V-K-t a lefedett modelleken belül. Ahol a tanúsítás számít, a GERITEL WIRE ellenőrizheti a megrendelt termék pontos tanúsítási hatókörét, ahelyett, hogy egy általános márkaszintű jóváhagyási igényre hagyatkozna.

A H07V-K fix telepítésre készült?

Igen. A H07V-K a legjobban úgy értelmezhető, mint fix telepítésű rugalmas huzal: rugalmas az útválasztás és a lezárás során, de a telepítés után rögzített vagy védett marad. A folyamatos mozgáshoz egy erre a célra tervezett-flex kábelre van szükség. A GERITEL WIRE támogatja az OEM azonosítást és a saját{6}}címkés csomagolást, ha a jelölési és megfelelőségi követelményeket a gyártás előtt megerősítik.

A H07V-K beépíthető a vezetékbe?

A H07V-K-t széles körben használjákH07V-K védővezetékmegfelelő zárt rendszerekben. A csőtöltést, a húzófeszültséget, a hajlítási sugarat, a környezeti hőmérsékletet és a helyi vezetékezési szabályokat még mindig ellenőrizni kell a telepítés előtt. Mérnöki vásárlók számára a GERITEL WIRE össze tudja hasonlítani a kért beépítést a kábelkonstrukcióval és zászlóval, amikor egy másik kábelcsalád műszakilag biztonságosabb lenne.
