A megfelelő kábelméret kiválasztása nem csupán technikai részlet,{0}} hanem egy kritikus döntés, amely minden elektromos szerelésnél hatással van a biztonságra, a teljesítményre és a megfelelőségre. Akár egy kis lakossági projekten, akár egy nagy ipari alkalmazáson dolgozik, a megfelelő AC90 kábelméret kiválasztása különbséget tehet a megbízható rendszer és a költséges meghibásodások között. Ebben az útmutatóban végigvezetjük Önt, hogy mi az AC90 kábel, miért számít a méretezés, milyen kulcsfontosságú tényezők befolyásolják a választást, valamint egy gyakorlati lépésről lépésre, lépésről lépésre, hogy meghatározza az igényeinek megfelelő méretet.
Mi az AC90 kábel?

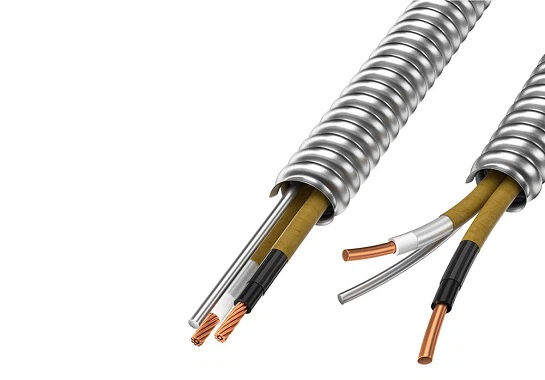

AC90 kábelegyfajta páncélozott elektromos kábel, amelyet széles körben használnak lakossági, kereskedelmi és ipari alkalmazásokban. Alumínium reteszelő páncélzattal rendelkezik a mechanikai védelmet és PVC szigetelést a tartósság érdekében. Rugalmasságának, költséghatékonyságának,{2}}és a zord körülményeknek is ellenálló képességének köszönhetően az AC90 az egyik legnépszerűbb kábelezési megoldás Észak-Amerikában.
Miért fontos a megfelelő kábelméret kiválasztása?
A rossz kábelméret kiválasztása a következőkhöz vezethet:
- Túlmelegedés és tűzveszélyalulméretezett kábelek okozzák.
- Túlzott feszültségesés, csökkenti a berendezés hatékonyságát.
- A kód megsértéseami a projekt késedelmét vagy szankciókat eredményezhet.
A megfelelő méretezés biztosítja:
- Biztonság– túlmelegedés és elektromos balesetek megelőzése.
- Teljesítmény– stabil tápellátás minimális veszteséggel.
- Megfelelés– megfelel az NEC, CSA és helyi előírásoknak.
Kulcsfontosságú tényezők, amelyek befolyásoljákAC90 kábelMéret kiválasztása
Terhelési áram
A terhelés határozza meg, hogy a kábelnek mekkora áramot kell biztonságosan szállítania. Az alapképlet a következő:
Áram (I)=Teljesítmény (P) ÷ Feszültség (V)
Feszültségesés
A feszültségesés a távolsággal és a kisebb kábelmérettel növekszik. Ha a feszültségesés túl magas, az érzékeny berendezés meghibásodhat.
Kábel hossza
A hosszabb kábelek nagyobb méreteket igényelnek a hatékonyság fenntartása és az áramveszteség minimalizálása érdekében.
Hőmérséklet és telepítési feltételek
A környezeti hőmérséklet és a több kábel csoportosítása csökkentheti az effektív{0}}áramhordozó kapacitást, ami leértékelést igényel.
Helyi elektromos kódok
A végső választás előtt mindig ellenőrizze a NEC/CSA vagy a regionális szabványoknak való megfelelést.
AC90 kábelméret táblázat
Íme egy egyszerűsített referencia táblázat a gyakori AC90-es kábelméretekről és azok hozzávetőleges teljesítményértékeiről:
| Kábelméret (AWG) | Tipikus alkalmazás | kb. Ampacity (A) |
|---|---|---|
| 14/2 AC90 | Világítási áramkörök | 15A |
| 12/2 AC90 | Általános konnektorok, kis rakományok | 20A |
| 10/2 AC90 | HVAC, vízmelegítők | 30A |
| 8/3 AC90 | Tartozék, szárító áramkörök | 40A – 55A |
| 6/3 AC90 | Nagygépek, alpanelek | 55A – 65A |
| 4/3 AC90 | Nagy teljesítményű{0}}berendezések | 85A – 95A |
Lépésről--Útmutató: Hogyan válasszAC90 kábelMéret
- Határozza meg a terhelési igényt(teljes watt vagy amper).
- Számítsa ki az áramerősségeta P ÷ V képlet segítségével.
- Vegye figyelembe a kábel hosszátés ellenőrizze az elfogadható feszültségesést (általában<3%).
- Tekintse meg az AC90 kábel mérettáblázatátérzékenységi útmutatásért.
- Alkalmazzon leértékelési tényezőkethőmérsékletre, csoportosításra vagy beépítési módra.
- Erősítse meg a megfelelőségeta NEC/CSA/helyi előírásokkal a végső kiválasztás előtt.
Gyakori hibák, amelyeket el kell kerülni
- A kábel alulméretezése→ túlmelegedéshez és tűzveszélyhez vezet.
- Feszültségesés figyelmen kívül hagyása→ teljesítménycsökkenést okoz.
- Nem ellenőrzi a kódokat→ az előírások be nem tartása-és költséges utómunkálatok kockázata.
- Kilátás a telepítési feltételekre→ nem biztonságos vezetékezést eredményez.
Előnyünk
A jobb kiválasztásaAC90 kábelméretbiztosítja a biztonságos, hatékony és az előírásoknak megfelelő elektromos szerelést. A terhelési követelmények megértésétől a feszültségesés-számításokig és a kódmegfelelésig ez a folyamat minden projektnél elengedhetetlen.
atDongguan Greater Wire & Cable Co., Ltd., szakterületünkkiváló minőségű-AC90 kábelekúgy tervezték, hogy megfeleljen a nemzetközi szabványoknak. Nem számít, mekkora projektje-lakó, kereskedelmi vagy ipari-a következőket kínáljuk:
- Megbízható termékekegyenletes minőséggel.
- Professzionális értékesítés előtti- és-utáni műszaki támogatás.
- Testreszabott megoldásokhogy pontosan megfeleljen az Ön igényeinek.
