A megújuló energia növekvő területén a napenergia kulcsszerepet játszik a fenntartható energetikai megoldások megvalósításában. Minden napelemes rendszer központi eleme a szolárkábelek és szolárhuzalok, amelyek a napelemek által termelt elektromos energiát továbbítják a különböző rendszerelemekhez, például inverterekhez, akkumulátorokhoz és az elektromos hálózathoz. Ezek a kábelek kritikus szerepet játszanak a teljes napelemes rendszer biztonságos, hatékony és megbízható működésének biztosításában.
A napelemes rendszer tervezése és telepítése során felmerülő gyakori kérdés a vezetékek terhelhetősége – konkrétan, mekkora a 4 mm-es szolárhuzal terhelhetősége?
Ebben a cikkben választ adunk erre a kérdésre, és feltárjuk azokat a tényezőket, amelyek meghatározzák a szolárkábelek és szolárhuzalok terhelhetőségét, hogyan számítsuk ki azt, és milyen tényezők befolyásolják a szoláris alkalmazások kábelméretének kiválasztását.
Mi az a szolárkábel és szolárhuzal?
Mielőtt belemerülnénk a 4 mm-es szolárhuzal részleteibe és teherbírásába, először definiáljuk a szolárkábeleket és szolárhuzalokat.

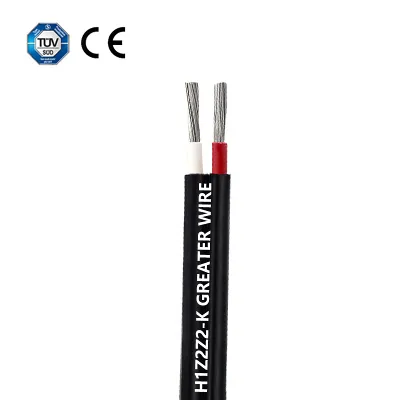

Napelemes kábel: A szolárkábel egyfajta elektromos vezeték, amelyet kifejezetten napelemes rendszerekben való használatra terveztek. Ezeket a kábeleket úgy tervezték, hogy megfeleljenek a napenergia-rendszerek egyedi igényeinek, például UV-sugárzásnak, szélsőséges hőmérsékletnek és nedvességnek. A szolárkábelek jellemzően réz- vagy alumíniumvezetőkkel készülnek, és tartós anyagokkal, például térhálósított polietilénnel (XLPE) vagy etilén-tetrafluor-etilénnel (ETFE) vannak szigetelve. Úgy tervezték, hogy a napelemek által generált elektromos áramot a rendszer más részeibe, például inverterekbe, töltésvezérlőkbe vagy akkumulátortárolókba továbbítsák.

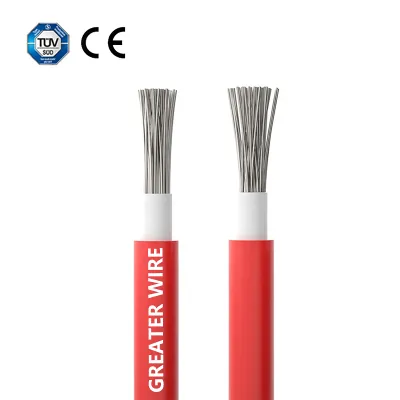

Napelem vezeték: A szoláris vezeték a szolárkábelben lévő egyes vezetékekre vonatkozik, amelyek az elektromos áram továbbításáért felelősek. Ezek a vezetékek rézből vagy alumíniumból készülnek, és jellemzően színkóddal vannak ellátva (piros a pozitív és fekete a negatív) a polaritás jelzésére. A vezeték mérete - négyzetmilliméterben (mm²) mérve - meghatározza, hogy mekkora áramot képes biztonságosan szállítani.
A szolárkábel méretének szerepe
A szolárkábel vagy szoláris vezeték mérete az egyik legfontosabb tényező a napelemes rendszer biztonságának, hatékonyságának és teljesítményének meghatározásában. A kábel megfelelő méretezése biztosítja, hogy a rendszer túlmelegedés vagy meghibásodás veszélye nélkül tudja kezelni az elektromos terhelést.
A kábel terhelhetősége az elektromos áram nagyságára utal (amperben mérve), amelyet a kábel biztonságosan képes szállítani. Ha a kábel túlméretezett a rajta átfolyó áramerősséghez képest, a kábel túlmelegedhet, ami potenciálisan a szigetelés meghibásodását, tűzveszélyt vagy a rendszer elektromos alkatrészeinek károsodását okozhatja.
A szolárkábel méretének kiválasztásakor több szempontot is figyelembe kell vennie:
Erőteljesítmény: Ez az a maximális áram, amelyet a kábel biztonságosan szállíthat túlmelegedés nélkül. Ez függ a huzal anyagától, a szigetelés típusától, a környezeti hőmérséklettől és a névleges feszültségtől.
Feszültségesés: Minél hosszabb a kábelfutás, annál nagyobb a feszültségesés, ami csökkentheti a rendszer hatékonyságát. A nagyobb kábelek csökkentik a feszültségesést.
Biztonság: A kábelt úgy kell megválasztani, hogy elkerülje a túlterhelést, ami veszélyes körülményekhez, például elektromos tüzekhez vezethet.
A 4 mm-es szolárhuzal terhelhetősége
A 4 mm-es szolárhuzal terhelhetőségének meghatározásához figyelembe kell vennünk a vezető anyagát, a szigetelést, a környezeti hőmérsékletet és a rendszer feszültségét. Bontsuk le ezeket a tényezőket egyenként.
1. Vezető anyaga: réz vs. alumínium
A szolárhuzalokhoz használt leggyakoribb vezetőanyagok a réz és az alumínium, mindkettő eltérő elektromos tulajdonságokkal rendelkezik.
Réz: A réz kiváló vezetőképességgel rendelkezik, vagyis több áramot tud szállítani, mint az azonos méretű alumínium. A réz szolárhuzal a leggyakrabban használt anyag a napelemes berendezésekben, különösen lakossági és kiskereskedelmi rendszerekben. Egy 4 mm-es réz szolárhuzal esetében a teljesítmény 25-35 amper között változhat a szigeteléstől és a beépítési körülményektől függően.
Alumínium: Az alumínium kevésbé vezető, mint a réz, ezért az alumínium kábelnek nagyobb átmérőjűnek kell lennie, hogy ugyanazt az áramot továbbítsa. Egy 4 mm-es alumíniumhuzal esetében az amperteljesítmény általában 20-30 amper, a szigetelőanyagtól és a hőmérsékleti viszonyoktól függően. Az alumínium költséghatékonyabb, mint a réz, és nagyobb létesítményekben is használható, ahol fontos a költségmegtakarítás.
Általában a rezet gyakrabban használják 4 mm-es szolárhuzalhoz, mivel jobb vezetőképességet és hatékonyságot biztosít.
2. Szigetelőanyag és hőmérséklet-besorolás
A vezeték körüli szigetelés kulcsfontosságú a huzal ampaképességének meghatározásához. A szigetelőanyagok, mint például a térhálósított polietilén (XLPE), az etilén-tetrafluor-etilén (ETFE) és a polivinil-klorid (PVC), különböző szintű védelmet nyújtanak a hővel, az UV-sugárzással és a mechanikai kopással szemben.
XLPE szigetelés: Ez a fajta szigetelés nagy hőállósággal rendelkezik, és általában napelemes kábelekhez használják, mert ellenáll a magas hőmérsékletnek, gyakran akár 90 fokos vagy magasabb hőmérsékletnek is. Az XLPE szigeteléssel egy 4 mm-es réz szolárhuzal normál körülmények között biztonságosan elbír körülbelül 35 ampert.
ETFE szigetelés: Az ETFE kiváló védelmet nyújt az UV sugárzás ellen, és ideális kültéri használatra napelemes rendszerekben. Az ETFE szigeteléssel egy 4 mm-es réz szolárhuzal hasonló vagy valamivel nagyobb, körülbelül 35 amperes ampert képes kezelni.
A terhelhetőség meghatározásában a környezeti hőmérséklet is jelentős szerepet játszik. Magasabb hőmérsékleten a kábelek gyengébbek lesznek. Például olyan környezetben, ahol a hőmérséklet folyamatosan meghaladja a 40 fokot, a 4 mm-es szolárhuzal áteresztőképessége csökken. Ilyen esetekben előfordulhat, hogy nagyobb kábelt kell használnia, hogy kompenzálja a hő miatti kapacitásveszteséget.
3. A rendszer névleges feszültsége
A napelemes rendszer névleges feszültsége határozza meg, hogy mekkora áram szükséges ugyanannyi teljesítmény átviteléhez. A napelemes rendszerek általában alacsony feszültségen (pl. 12V, 24V) vagy nagyfeszültségen (pl. 600V, 1000V nagy rendszerek esetén) működnek. Minél nagyobb a rendszer feszültsége, annál kisebb áram szükséges ugyanannyi teljesítmény átviteléhez.
Egy 12 V-os vagy 24 V-os napelemes rendszerben egy 4 mm-es szoláris vezetéknek több áramot kell vinnie, mint egy 600 V-os rendszerhez, ahol a szükséges áram sokkal alacsonyabb lesz ugyanazon a teljesítményen.
Egy 12 V-os rendszer esetén a 4 mm-es rézhuzal teljesítménye megközelíti az 25-30 ampert, míg egy 48 V-os vagy 600 V-os rendszernél az azonos méretű vezetéknél a szigeteléstől és a szigeteléstől függően akár 35 amper is lehet. környezeti hőmérséklet.
4. Kábelhossz és feszültségesés
A 4 mm-es szolárhuzal terhelhetőségét befolyásoló másik tényező a kábel hossza. Minél hosszabb a kábelfutás, annál nagyobb a feszültségesés, ami csökkenti a rendszerbe szállított teljesítmény mennyiségét. A feszültségesés arányos a vezeték ellenállásával, és a nagyobb, nagyobb keresztmetszetű kábelek kisebb ellenállást biztosítanak, és ezáltal csökkentik a feszültségesést.
Rövid kábelszakaszokhoz (kevesebb mint 10 méter) egy 4 mm-es réz szoláris vezetéknek elegendőnek kell lennie 25-35 amper szállítására. Hosszabb kábelfutás esetén azonban előfordulhat, hogy vastagabb vezetékeket (pl. 6 mm² vagy 10 mm²) kell használnia a feszültségesés csökkentése és a hatékonyság növelése érdekében.
Hogyan számítsuk ki a 4 mm-es szolárhuzal terhelhetőségét
A 4 mm-es szolárhuzal terhelhetőségének kiszámításához a következő lépéseket kell figyelembe vennie:
Határozza meg az áramerősséget: Az első lépés a vezetéken átfolyó áram mennyiségének kiszámítása. Ez a rendszer feszültségétől és teljesítményétől függ. Például egy 12 V-os rendszer esetében, ha a napelemek 500 W teljesítményt termelnek, a szükséges áramerősség a következő lenne:
I=PV=500W12V=41.67AI=\frac{P}{V}=\frac{500W}{12V} {{9} }.67AI=VP=12V500W=41.67A
Válassza ki a megfelelő huzalanyagot: Válassza ki, hogy rezet vagy alumíniumot használ-e a vezetékhez. A rézhuzalok nagyobb áteresztőképességűek, így ugyanannak az áramnak a 4 mm-es rézhuzala elegendő lesz több áram szállítására, mint egy alumíniumhuzal.
Vegye figyelembe a kábel hosszát és a feszültségesést: Ha a kábel hossza hosszú, előfordulhat, hogy növelni kell a vezeték méretét a feszültségesés csökkentése és a rendszer hatékonyságának megőrzése érdekében.
Ellenőrizze a szigetelés típusát és a hőmérséklet-besorolást: Győződjön meg arról, hogy a vezeték szigetelőanyaga és hőmérsékleti besorolása megfelel a telepítési feltételeknek. Például, ha a rendszer magas környezeti hőmérsékletű (pl. 40 fokos) környezetben működik, a vezeték áteresztőképessége csökken, és nagyobb vezetékre lehet szükség.
