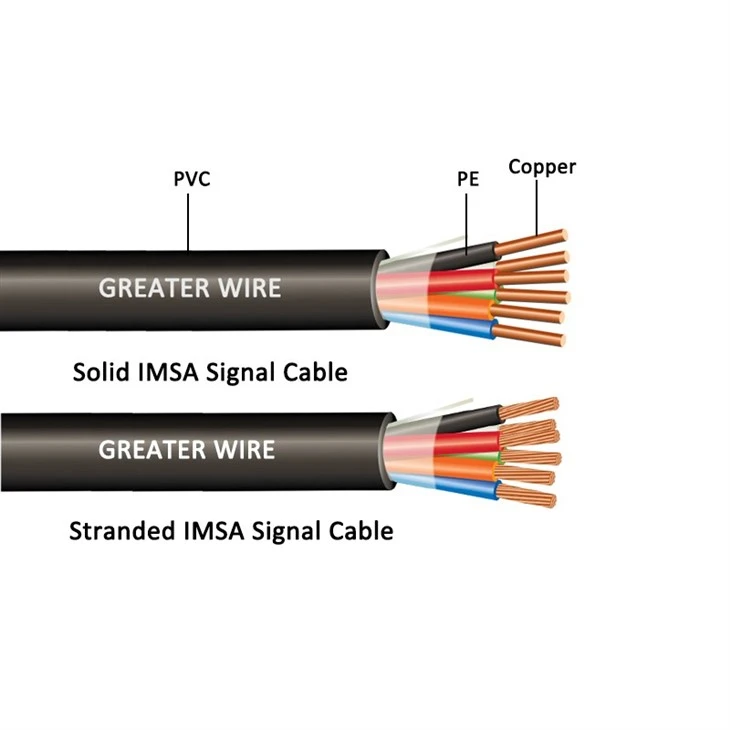

Traffic jelző kábel 19-1 IMSA vezeték

Vezeték: szilárd csupasz réz Astm b -3

Sodrott csupasz réz per Astm b -3, b -8

Szigetelés: 16 AWG-.025 "(. 635 mm) PE (rekedt)

14 AWG-.025 "(. 635 mm) PE

12 AWG -.030 "(. 762 mm) PE
Kabát: PVC
Feszültségértékelés: 600 V
Temp. Besorolás: 75 fok

Alkalmazás

A forgalmi jelkábel 19-1 Az IMSA vezeték alapvető elem a modern forgalomkezelő rendszerekben, biztosítva a hatékony áramszállítás és a jelkommunikációt a közlekedési lámpák, a vezérlőegységek és az érzékelő eszközök számára. A magas vezetőképességre, tartósságra és a környezeti tényezőkkel szembeni erőteljes ellenállásra tervezték, ez a kábel megbízható működést biztosít az önkormányzati forgalmi hálózatokban, az autópálya -kereszteződésekben és a fejlett intelligens szállítási rendszerekben (ITS). Robusztus felépítése minimalizálja a jel interferenciáját, lehetővé téve a közlekedési jelek zökkenőmentes koordinálását, az út hatékonyságának optimalizálását és az általános szállítás biztonságának javítását.

Jellemző

A 19-1 forgalmi jelző kábel az IMSA huzal szilárd vagy sodrott csupasz rézvezetékeket használ, amelyek megfelelnek az ASTM B -3, B -8 szabványoknak, stabil teljesítményt és jelátvitelt biztosítva, és a PVC hüvely ellenáll az UV -nak, a nedvességnek, az olajnak és a kémiai korróziónak. Széles körben használják az önkormányzati utakon, az autópályákon, az intelligens szállítási rendszerekben (ITS) és más területeken.

Tanúsítvány

A Signal Wire átadta az UL-tanúsítást, nagy tartóssággal, jó interferenciával és kiváló környezeti alkalmazkodóképességgel rendelkezik, és hosszú ideig stabilan működhet a forgalmi jelvezérlő rendszerekben és az intelligens forgalomkezelési alkalmazásokban. Fokozza a termék piaci hírnevét, és minőségbiztosítást nyújt az ügyfelek számára.

Csomag

imsa traffic signal cable package

Gyártósor

A nagyobb huzalgyártó korszerű kábelgyár intelligens és digitális gyártási környezetet kínál. A digitális gyártásra való áttérés nemcsak javítja a hatékonyságot, hanem arra is törekszik, hogy az ügyfelek számára a legnagyobb megbízhatósági termékeket biztosítsa. Az intelligens gyári keretrendszer biztosítja az ésszerűsített és hibamentes gyártási folyamatot, minimalizálja az emberi variancia lehetőségét, és növeli a korábban elérhetetlen pontosságot. A gyár szigorúan betartja a minőség -ellenőrzést a pontos és automatizált ellenőrzési mechanizmusok révén. A gyártási folyamat elejétől kezdve a termékeket alaposan megvizsgálják. A minőség iránti elkötelezettség kiterjed az ellenőrzési pontosságunkra, az automatizált gyártóberendezések elérésével 0. 002 mm pontosságot érnek el.

vevő

wire and cable manufacturer

Partner

Greater Wire Partner

GYIK

K: A lámpát két kábel támogatja?

V: Nem mindig. Általában a lámpát csak két kábel nem támogatja. Míg két kábel (egy az energiára és a jel a jelátvitelre) gyakran használnak egyes rendszerekben, a tényleges beállítás általában több mint két kábelt foglal magában, a forgalomirányító rendszer összetettségétől és követelményeitől függően.

K: A jelzőjel -kábel hordozza -e a teljesítményt?

V: Igen, a közlekedési jelző kábelek a rendszer kialakításától függően képesek hordozni az energiát. A forgalmi jelzőkábelek nemcsak vezérlőjeleket hordoznak, hanem biztosíthatják a lámpák működtetéséhez szükséges energiát is.

Népszerű tags: Traffic jelző kábel 19-1 IMSA vezeték, Kína Traffic jelző kábel 19-1 IMSA huzalgyártók, beszállítók, gyár

20-1 IMSA cable

Szilárd IMSA -kábel

NEM. Cond	Külső JKT vastagság		Névleges OD		SÚLY lbs. / 1m '
NEM. Cond	HÜVELYK	Mm	HÜVELYK	Mm	SÚLY lbs. / 1m '
14 AWG
2	.045	1.143	.322	8.18	58
3	.045	1.143	.339	8.61	75
4	.045	1.143	.369	9.37	94
5	.045	1.143	.402	10.21	113
7	.045	1.143	.435	11.05	146
9	.060	1.524	.538	13.67	186
10	.060	1.524	.580	14.73	220
12	.060	1.524	.597	15.16	254
14	.060	1.524	.626	15.90	325
15	.060	1.524	.660	16.76	311
16	.060	1.524	.660	16.76	325
19	.060	1.524	.694	17.63	375
20	.060	1.524	.729	18.52	395
21	.060	1.524	.729	18.52	413
25	.060	1.524	.808	20.52	478
26	.060	1.524	.808	20.52	501
12 AWG
2	.045	1.143	.376	9.55	58
3	.045	1.143	.397	10.08	75
4	.045	1.143	.434	11.02	94
5	.045	1.143	.475	12.07	113
7	.045	1.143	.514	13.06	146
9	.060	1.524	.634	16.10	186
10	.060	1.524	.688	17.48	220
12	.060	1.524	.709	18.01	254
16	.060	1.524	.787	19.99	325
19	.060	1.524	.829	21.06	395
20	.080	2.03	.913	23.19	631
21	.080	2.03	.913	23.19	652
25	.080	2.03	1.010	25.65	760

Sodrott IMSA kábel

NEM. Cond	Külső JKT vastagság		Névleges OD		Súly lb./1m '
NEM. Cond	HÜVELYK	Mm	HÜVELYK	Mm	Súly lb./1m '
16AWG
2	.045	1.143	.310	7.88	45
3	.045	1.143	.326	8.28	56
4	.045	1.143	.354	8.99	73
5	.045	1.143	.386	9.80	87
7	.045	1.143	.417	10.59	108
9	.060	1.524	.497	12.62	147
10	.060	1.524	.517	13.13	160
12	.060	1.524	.554	14.07	195
16	.060	1.524	.620	15.75	235
20	.060	1.524	.678	17.22	284
14 AWG
2	.045	1.143	.340	8.64	58
3	.045	1.143	.358	9.09	76
4	.045	1.143	.390	9.91	94
5	.045	1.143	.428	10.87	113
7	.045	1.143	.465	11.81	148
9	.060	1.524	.570	14.48	203
10	.060	1.524	.612	15.55	224
12	.060	1.524	.612	15.55	256
14	.060	1.524	.666	16.92	293
15	.060	1.524	.702	17.83	315
16	.060	1.524	.702	17.83	332
19	.060	1.524	.739	18.77	383
20	.060	1.524	.771	19.58	403
21	.060	1.524	.777	19.74	419
25	.060	1.524	.911	23.14	529
26	.060	1.524	.991	25.17	544
12 AWG
2	.045	1.143	.398	10.11	84
3	.045	1.143	.421	10.69	111
4	.045	1.143	.464	11.79	139
5	.045	1.143	.506	12.85	168
7	.045	1.143	.582	14.78	242
9	.060	1.524	.674	17.12	304
10	.060	1.524	.674	17.12	321
12	.060	1.524	.755	19.18	402
16	.060	1.524	.878	22.30	535
19	.060	1.524	.930	23.62	623
20	.080	2.03	.951	24.16	652
21	.080	2.03	.971	24.66	682
25	.080	2.03	1.044	25.52	798
